發布時間：2022年09月05日 作者：德國GMC-I高美測儀（上海電勵士）
分辨率： 50mW
測量范圍： 0-30 Watts
頻率范圍： 0.5-10MHz
測量類型： 脈沖功率和連續功率
供電： 市電和電池
自動歸零
自動穩定
NIST溯源

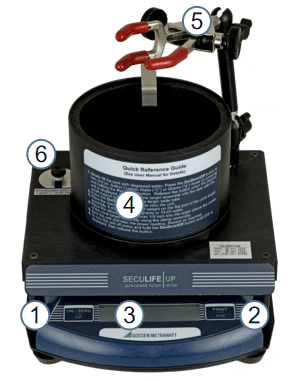

On/Zero-Off鍵：開機、歸零、關機
Print Unit鍵：打印測量結果，長按切換測量單位，g/c
Display：七段數碼管，六位數顯示
測試水槽：填充脫氣水
探頭固定夾：將聲波探頭固定在測試水槽上方
1g標準砝碼：用于測試校準
☆ 將儀器放置在水平臺面上調平，并保持穩定。盡量避免氣流和機械振動
☆ 向水槽中注入脫氣水，水面比水槽上方刻度線低? inch (6.4 mm) 。水溫為 24.0±3.0 °C
☆ 插好電源，按下ON/OFF開關
☆ 將探頭傾斜45° 角插入水中，探頭沒入水面下 ? to ? inch (3.2 to 6.4 mm) ，且應該被固定在錐形靶正上方，確保其表面濕潤均勻并沒有氣泡附著在表面
☆ 放置1g的標準砝碼片于反射靶上（露出水面的扁平部分）。超聲功率計的讀數應為1.00 ± 0.10 grams. 長按Print Unit 按鈕將顯示單位改為瓦”C“，此時讀數應該顯示為14.65 watts ± 0.2 watts，1 克等同于14.65 瓦。
☆ 移去1g的標準砝碼片，按下歸零鍵歸零。
☆ 打開超聲探頭，當讀數穩定時記錄測量值。每次先歸零，再測量，待讀數穩定后記錄功率值。讀取三組測試值并取平均將會得到更精確的結果。如果測試條件不穩定，可以使用克為單位，然后將讀數乘以14.65來獲得瓦數
☆ 完成測試后，長按ON/Zero/Off 鍵關機。拔掉電源插頭，將水箱中的水倒空，并擦干水箱和反射靶。將儀器以及相關配件放入便攜箱中并鎖好。
☆ GB/T 7966-2022 聲學 超聲功率測量 輻射力天平法及其要求
☆ IEC 61161:2013 Ultrasonics-Power measurement-Radiation force balances and performance requirements
☆ JJG639-1998 醫用超聲診斷儀 超聲源檢定規程
☆ YY/T 1084-2015 醫用超聲診斷設備聲輸出功率的測量方法
☆ 符合FDA、JCAHO、AAMI、AIUM推薦的測試準則
